光热式太阳总辐射传感器

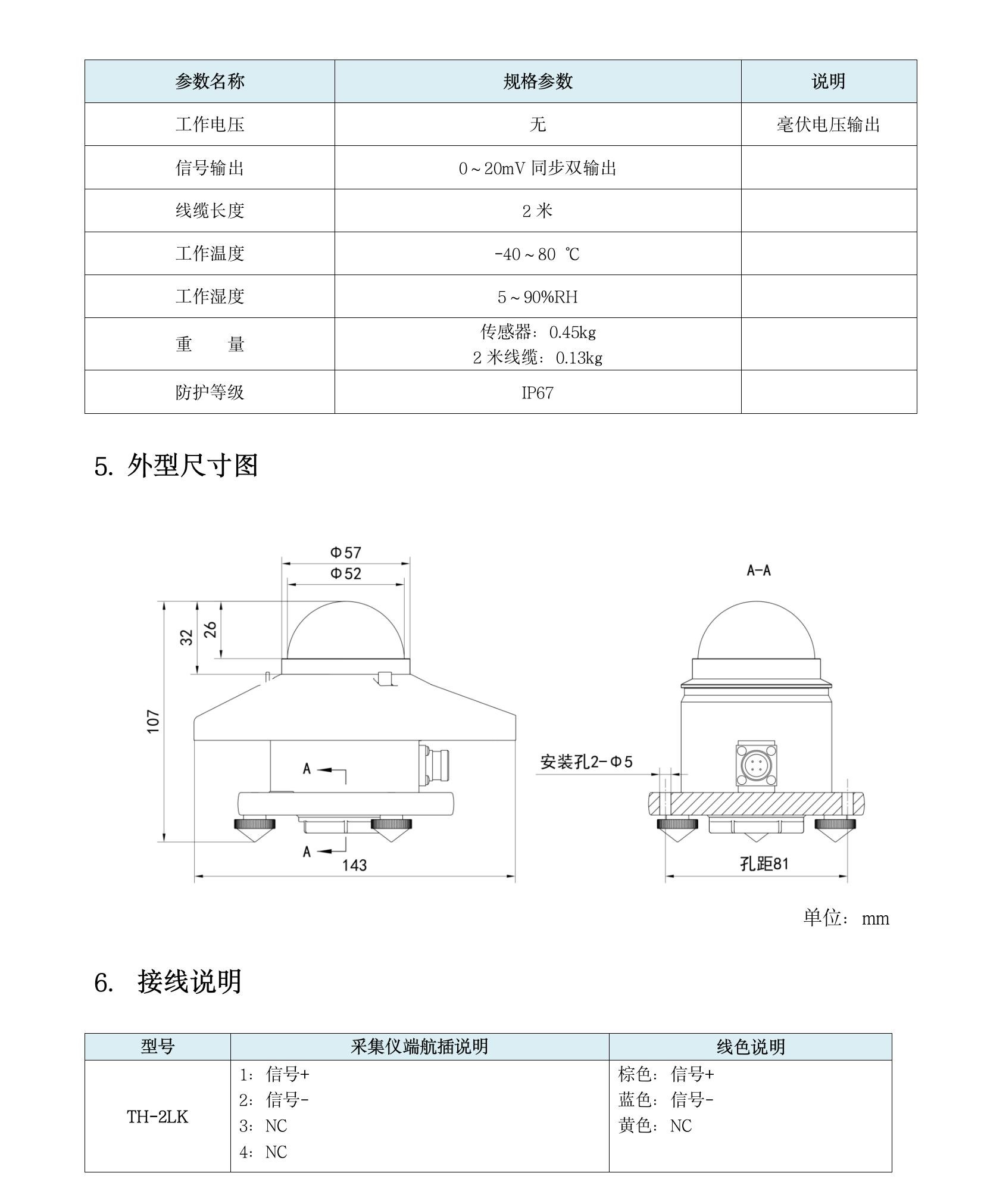

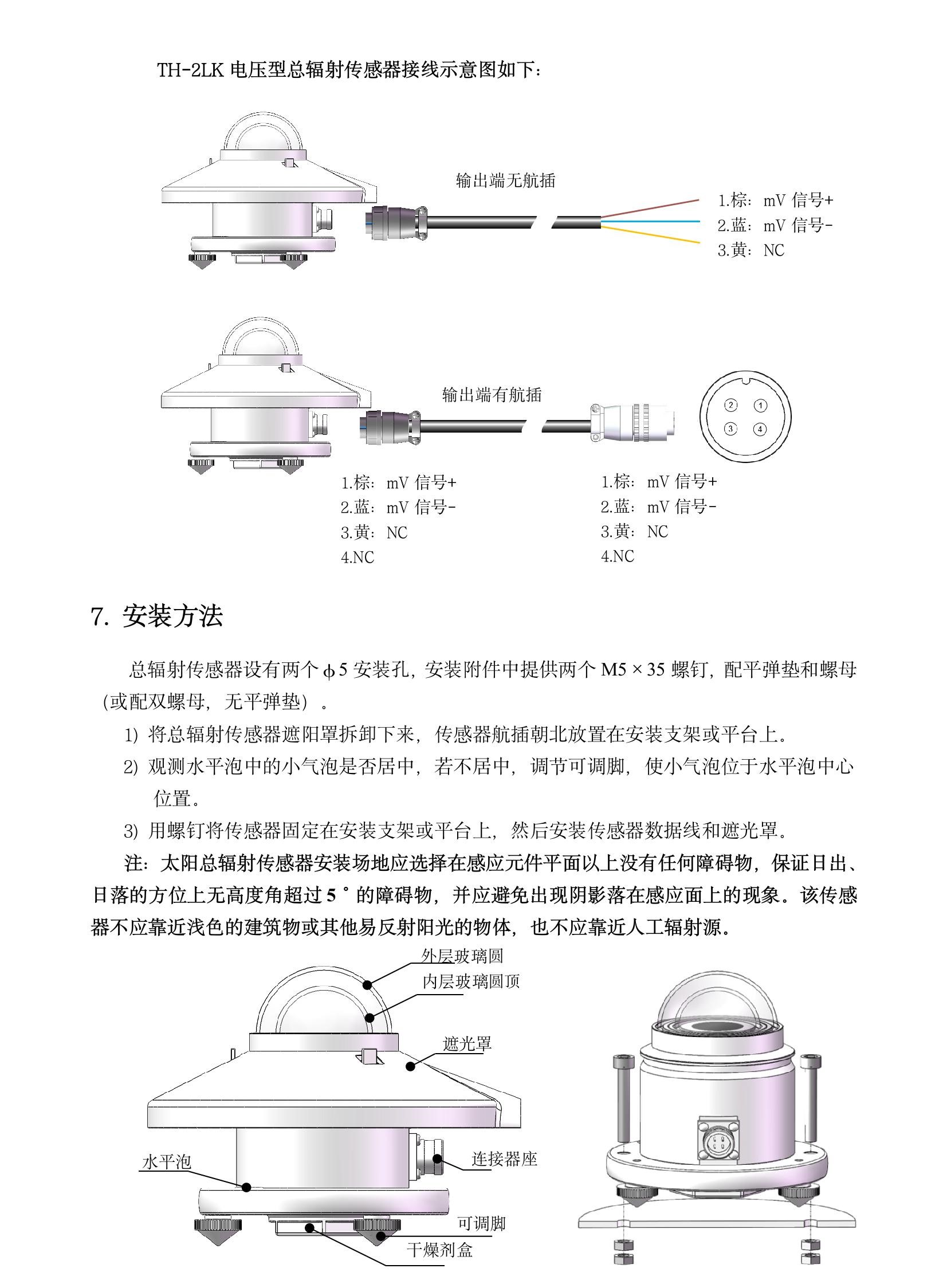

总辐射传感器设有两个φ5安装孔，安装附件中提供两个M5×35螺钉，配平弹垫和螺母（或配双螺母，无平弹垫）。

1) 将总辐射传感器遮阳罩拆卸下来，传感器航插朝北放置在安装支架或平台上。

2) 观测水平泡中的小气泡是否居中，若不居中，调节可调脚，使小气泡位于水平泡中心位置。

3) 用螺钉将传感器固定在安装支架或平台上，然后安装传感器数据线和遮光罩。

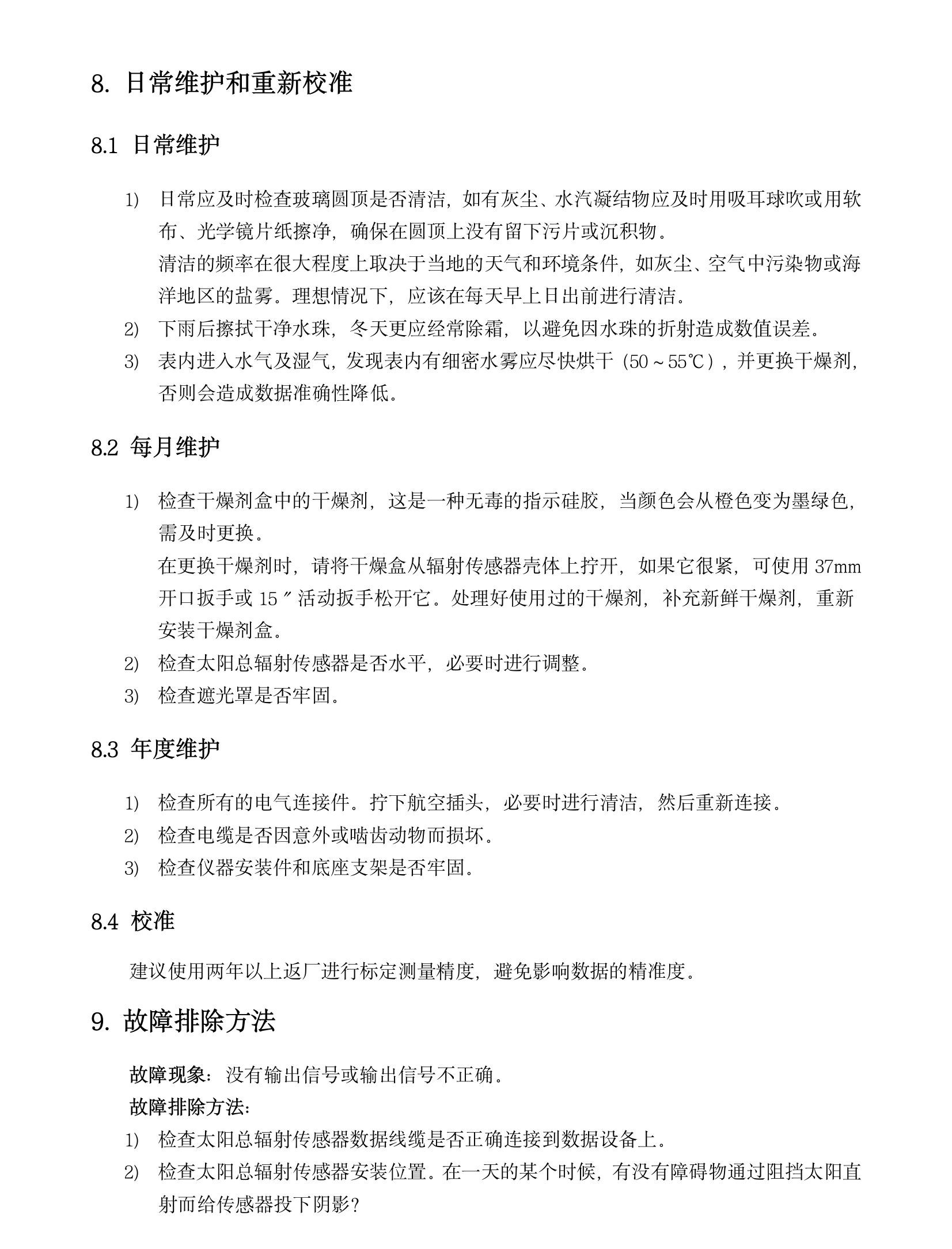

1) 日常应及时检查玻璃圆顶是否清洁，如有灰尘、水汽凝结物应及时用吸耳球吹或用软布、光学镜片纸擦净，确保在圆顶上没有留下污片或沉积物。

清洁的频率在很大程度上取决于当地的天气和环境条件，如灰尘、空气中污染物或海洋地区的盐雾。理想情况下，应该在每天早上日出前进行清洁。

2) 下雨后擦拭干净水珠，冬天更应经常除霜，以避免因水珠的折射造成数值误差。

3) 表内进入水气及湿气，发现表内有细密水雾应尽快烘干（50～55℃），并更换干燥剂，否则会造成数据准确性降低。

1) 检查干燥剂盒中的干燥剂，这是一种无毒的指示硅胶，当颜色会从橙色变为墨绿色，需及时更换。

在更换干燥剂时，请将干燥盒从辐射传感器壳体上拧开，如果它很紧，可使用37mm开口扳手或15〞活动扳手松开它。处理好使用过的干燥剂，补充新鲜干燥剂，重新安装干燥剂盒。

2) 检查太阳总辐射传感器是否水平，必要时进行调整。

3) 检查遮光罩是否牢固。

1) 检查所有的电气连接件。拧下航空插头，必要时进行清洁，然后重新连接。

2) 检查电缆是否因意外或啮齿动物而损坏。

3) 检查仪器安装件和底座支架是否牢固。

建议使用两年以上返厂进行标定测量精度，避免影响数据的精准度。

故障现象：没有输出信号或输出信号不正确。

故障排除方法：

1) 检查太阳总辐射传感器数据线缆是否正确连接到数据设备上。

2) 检查太阳总辐射传感器安装位置。在一天的某个时候，有没有障碍物通过阻挡太阳直射而给传感器投下阴影？

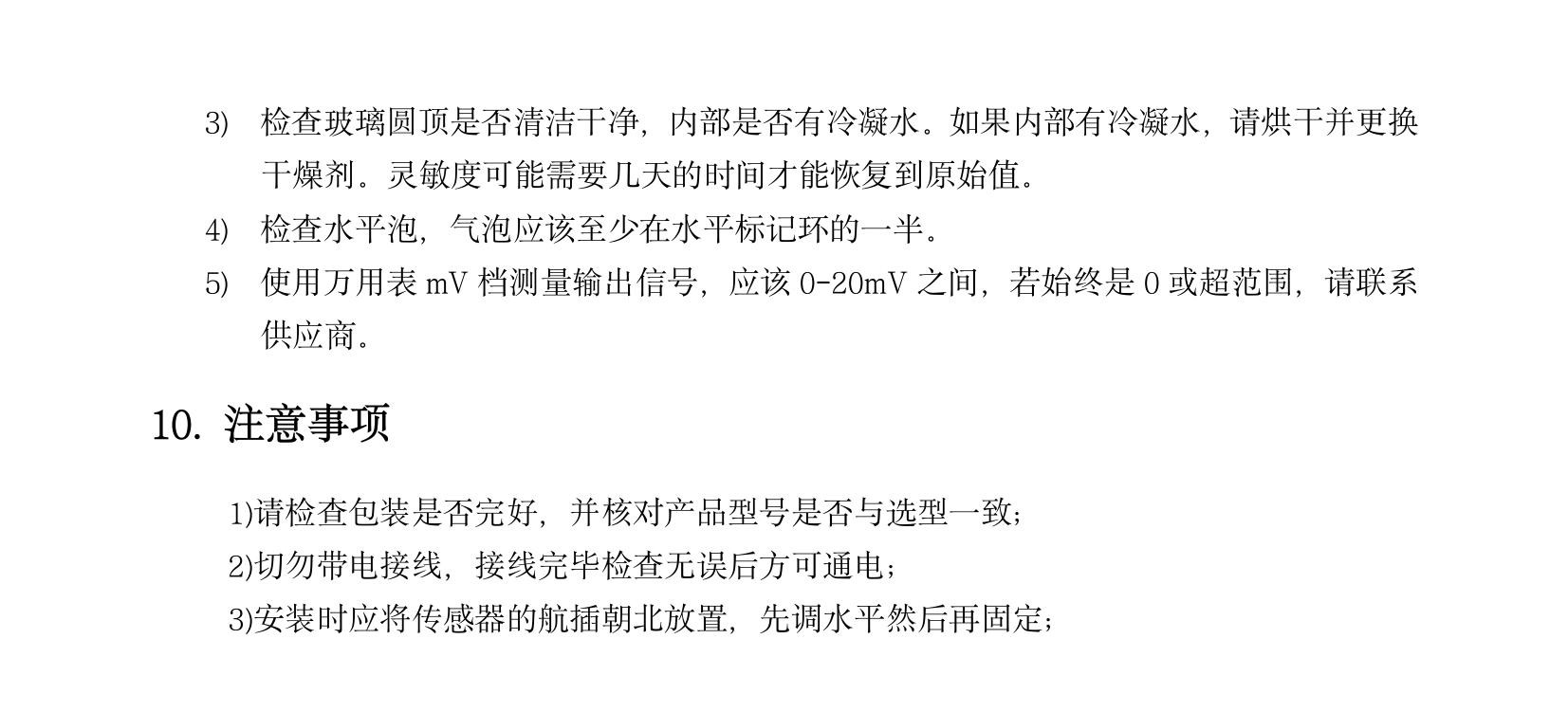

3) 检查玻璃圆顶是否清洁干净，内部是否有冷凝水。如果内部有冷凝水，请烘干并更换干燥剂。灵敏度可能需要几天的时间才能恢复到原始值。

4) 检查水平泡，气泡应该至少在水平标记环的一半。

5) 使用万用表mV档测量输出信号，应该0-20mV之间，若始终是0或超范围，请联系供应商。

1)请检查包装是否完好，并核对产品型号是否与选型一致；

2)切勿带电接线，接线完毕检查无误后方可通电；

3)安装时应将传感器的航插朝北放置，先调水平然后再固定；
