太阳直接辐射传感器

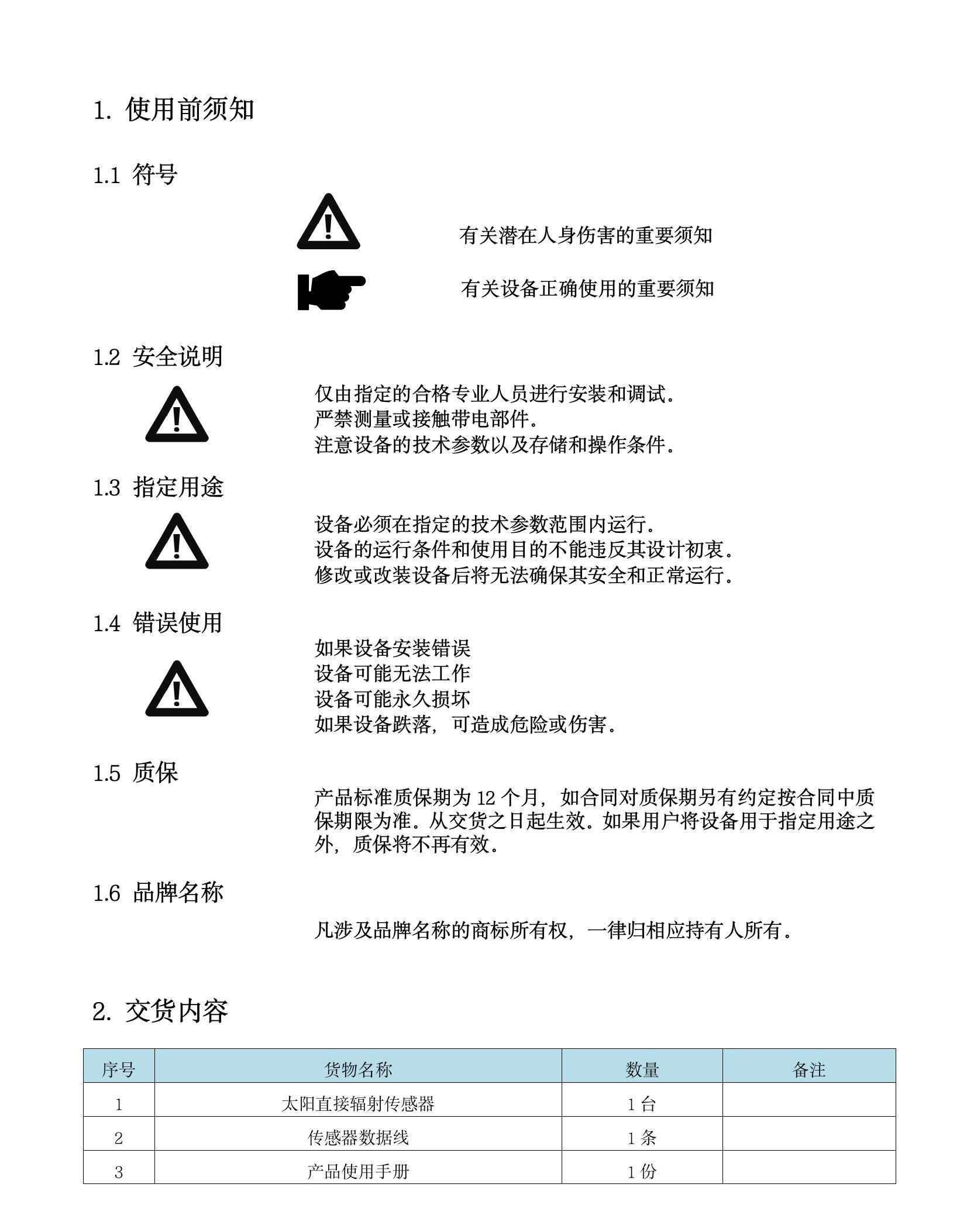

2. 交货内容

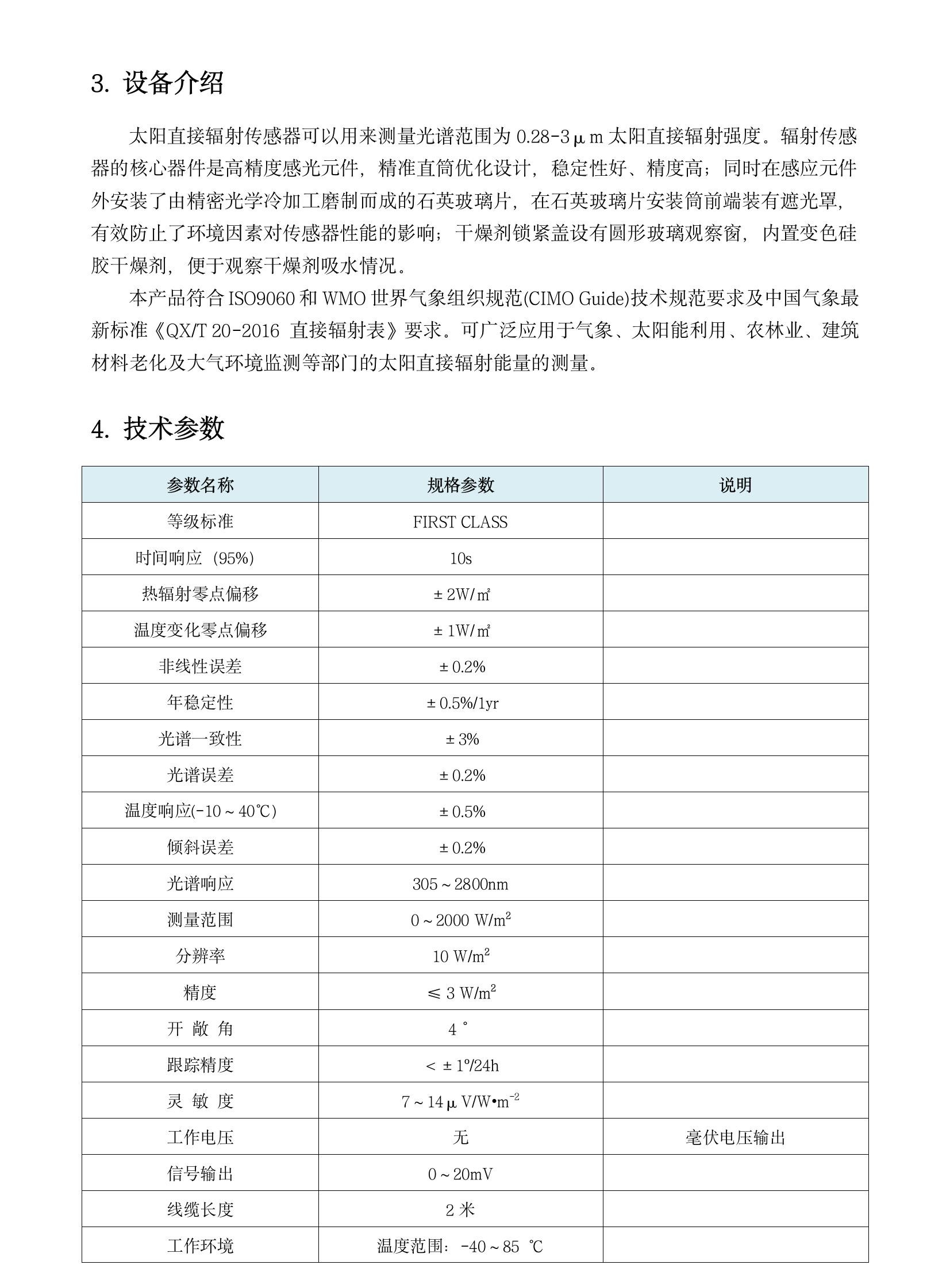

3. 设备介绍

太阳直接辐射传感器可以用来测量光谱范围为0.28-3μm太阳直接辐射强度。辐射传感器的核心器件是高精度感光元件，精准直筒优化设计，稳定性好、精度高；同时在感应元件外安装了由精密光学冷加工磨制而成的石英玻璃片，在石英玻璃片安装筒前端装有遮光罩，有效防止了环境因素对传感器性能的影响；干燥剂锁紧盖设有圆形玻璃观察窗，内置变色硅胶干燥剂，便于观察干燥剂吸水情况。

本产品符合ISO9060和WMO世界气象组织规范(CIMO Guide)技术规范要求及中国气象最新标准《QX/T 20-2016 直接辐射表》要求。可广泛应用于气象、太阳能利用、农林业、建筑材料老化及大气环境监测等部门的太阳直接辐射能量的测量。

4. 技术参数

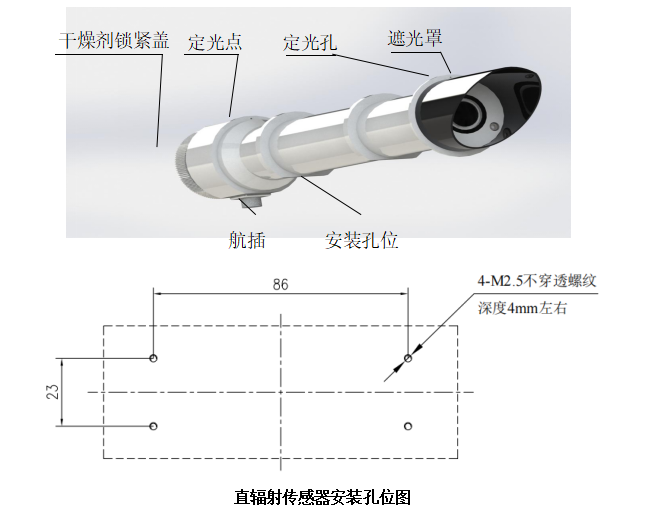

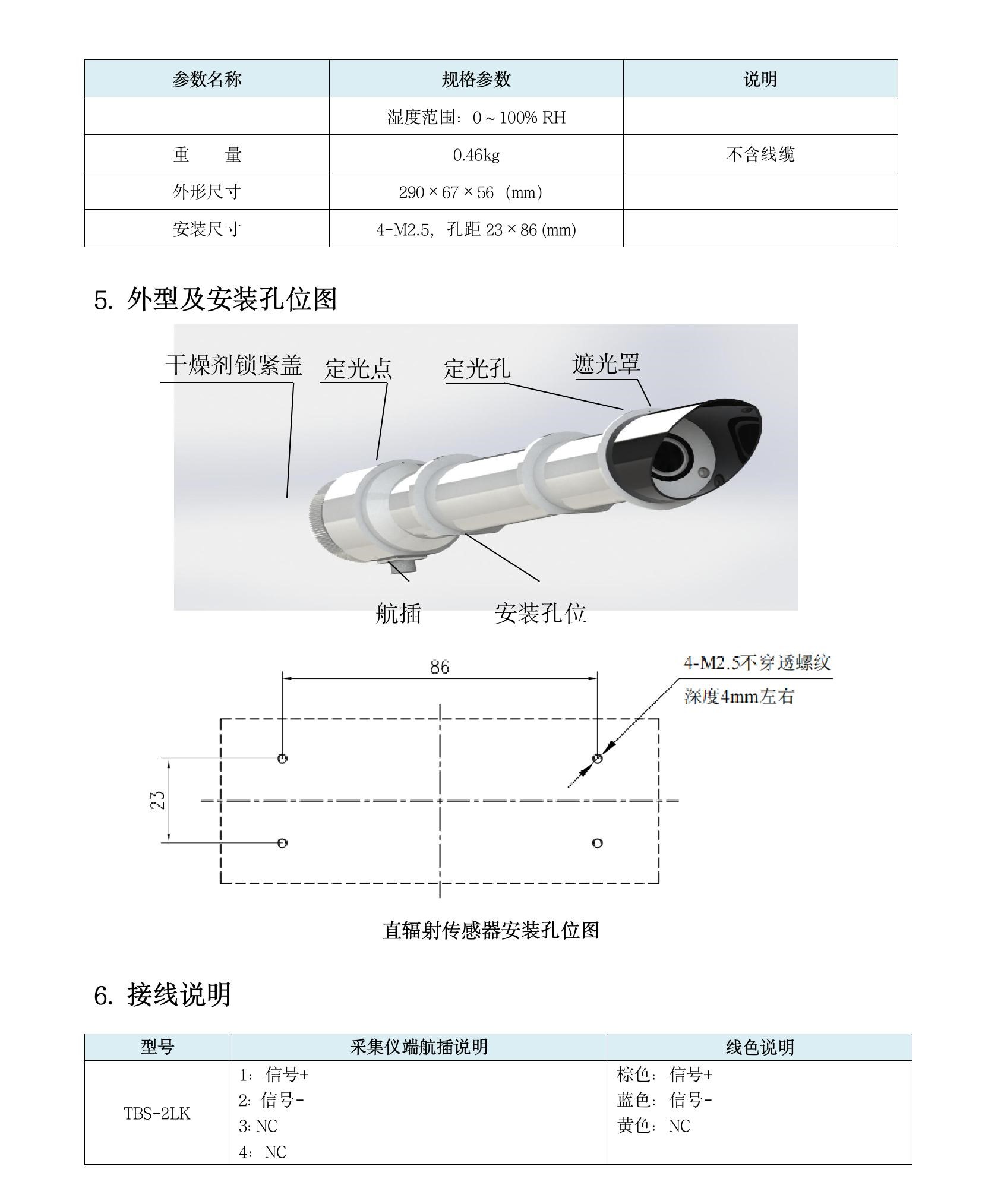

5. 外型及安装孔位图

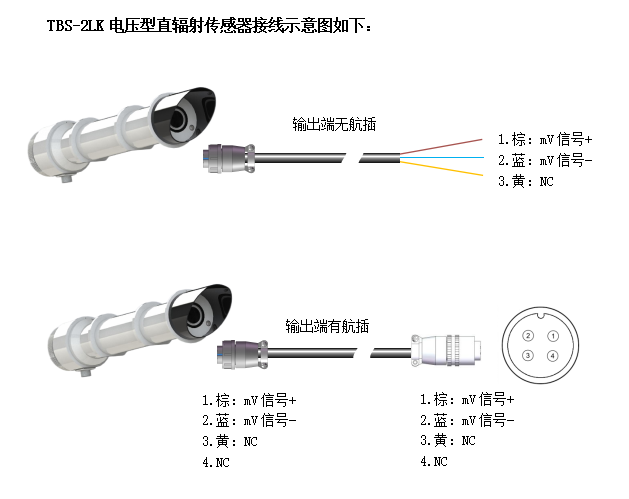

6. 接线说明

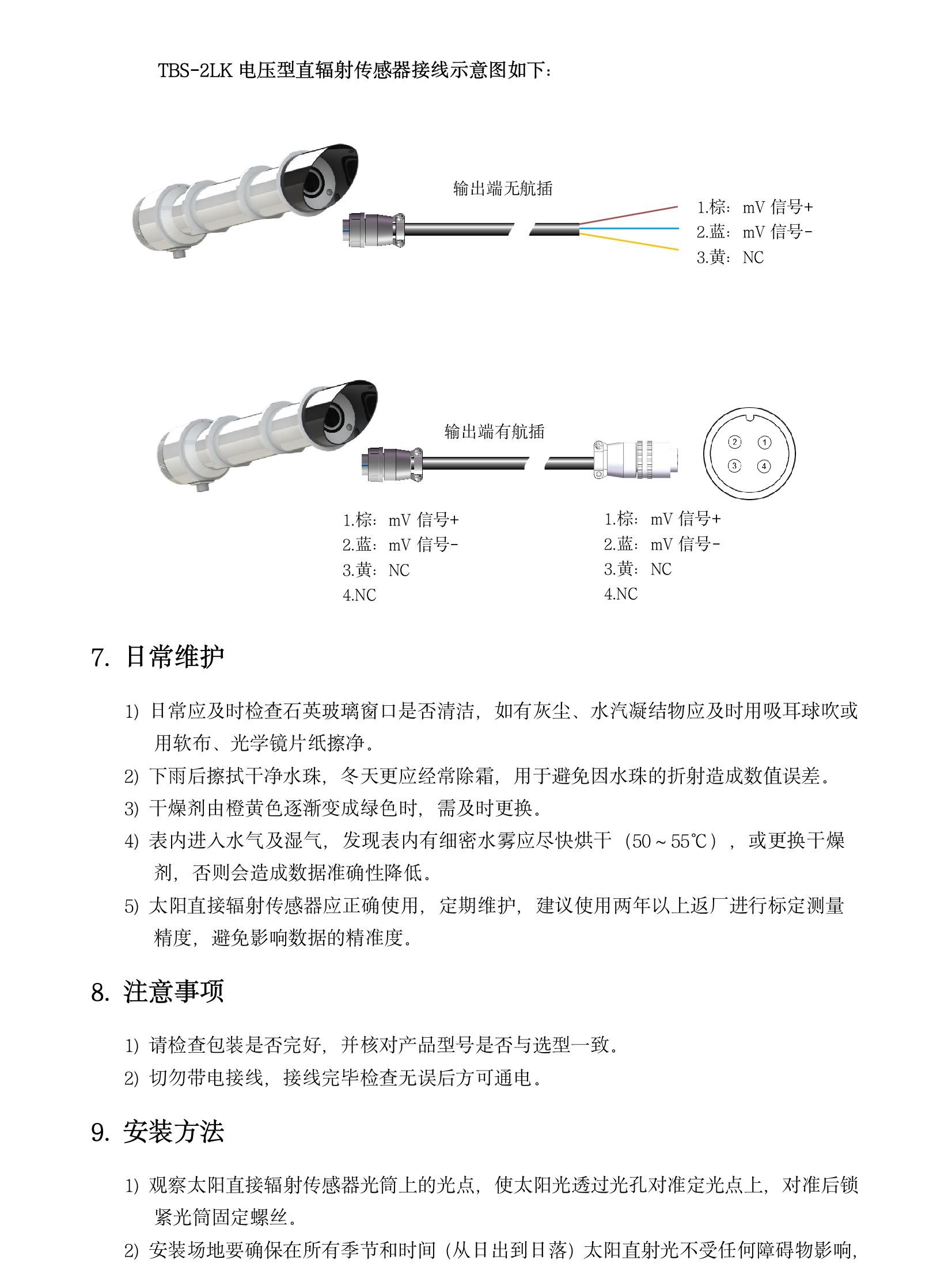

7. 日常维护

1) 日常应及时检查石英玻璃窗口是否清洁，如有灰尘、水汽凝结物应及时用吸耳球吹或用软布、光学镜片纸擦净。

2) 下雨后擦拭干净水珠，冬天更应经常除霜，用于避免因水珠的折射造成数值误差。

3) 干燥剂由橙黄色逐渐变成绿色时，需及时更换。

4) 表内进入水气及湿气，发现表内有细密水雾应尽快烘干（50～55℃），或更换干燥剂，否则会造成数据准确性降低。

5) 太阳直接辐射传感器应正确使用，定期维护，建议使用两年以上返厂进行标定测量精度，避免影响数据的精准度。

8. 注意事项

1) 请检查包装是否完好，并核对产品型号是否与选型一致。

2) 切勿带电接线，接线完毕检查无误后方可通电。

9. 安装方法

1) 观察太阳直接辐射传感器光筒上的光点，使太阳光透过光孔对准定光点上，对准后锁紧光筒固定螺丝。

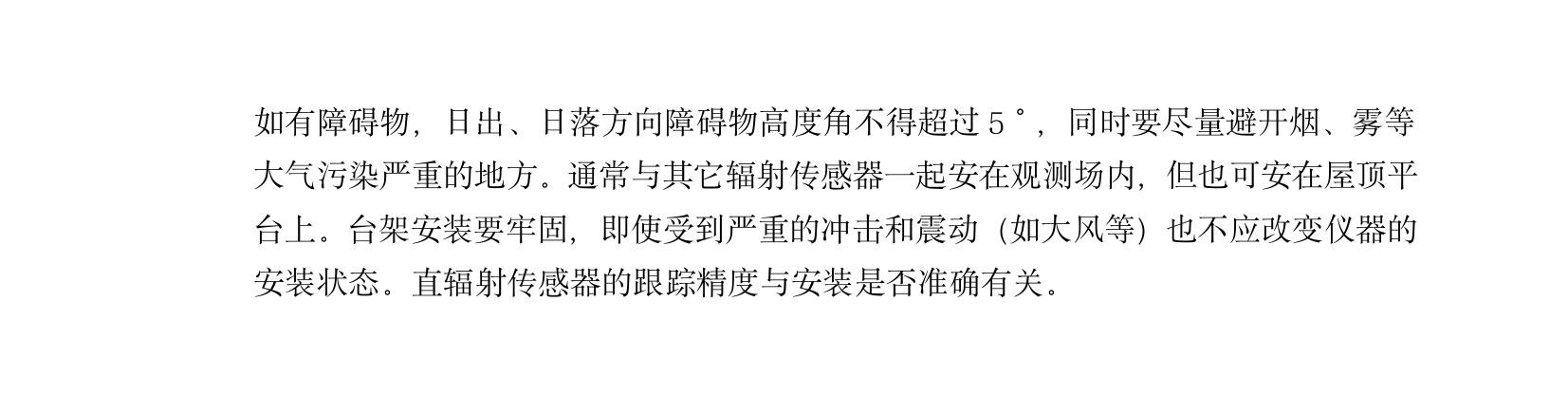

2) 安装场地要确保在所有季节和时间（从日出到日落）太阳直射光不受任何障碍物影响，如有障碍物，日出、日落方向障碍物高度角不得超过5°，同时要尽量避开烟、雾等大气污染严重的地方。通常与其它辐射传感器一起安在观测场内，但也可安在屋顶平台上。台架安装要牢固，即使受到严重的冲击和震动（如大风等）也不应改变仪器的安装状态。直辐射传感器的跟踪精度与安装是否准确有关。
