风向传感器

1. 使用前须知

2. 交货内容

3. 订购型号

4. 设备介绍

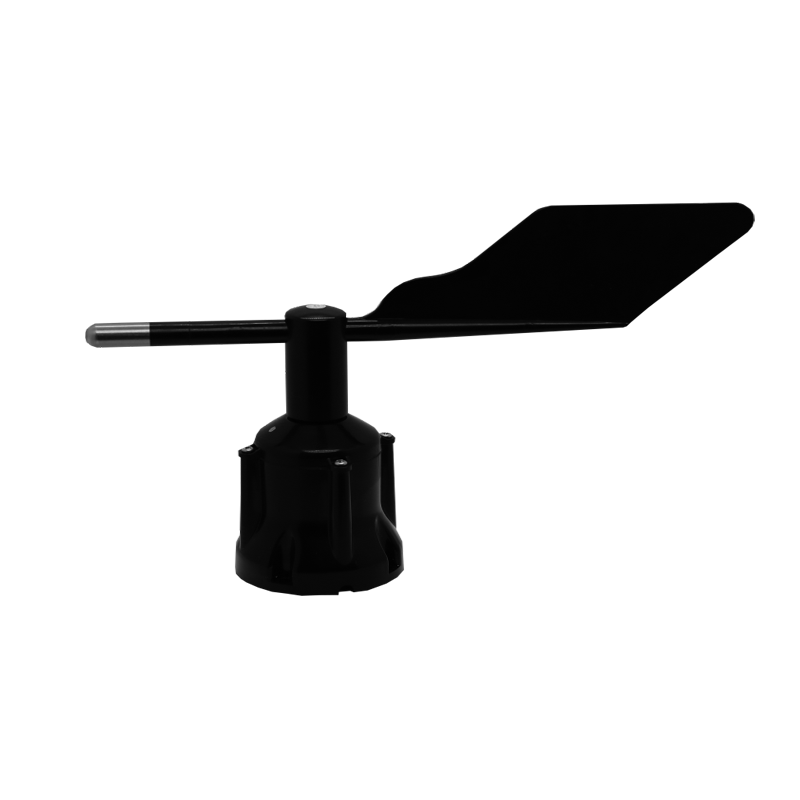

风向传感器是用于测量风的水平风向的设备。其整体外壳采用黑色ABS工程塑料，具有优良耐热耐候性，尺寸稳定性和耐冲击性能。风向响应部件采用低惯性轻金属风向标和独特的轴承，可以快速响应风向变化。

可以测量以标定北为起点的0～360度的风向，具有很高的性价比，被广泛用于气象、海洋、环境、机场、港口、实验室、工农业及交通等领域。

5. 技术参数

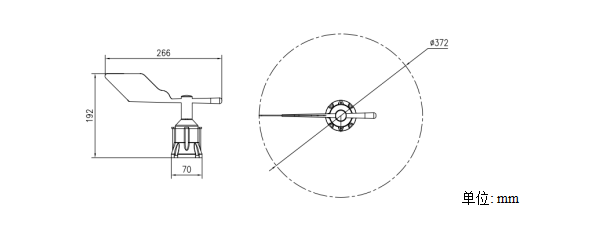

6. 外型尺寸与安装

1）风向传感器安装在专用的风杆（风塔）上。在风向传感器底盘Φ61mm的圆周上均布4个Φ5mm的安装孔，使用螺栓将其紧固在风杆（风塔）支架上。

2）风向传感器（以风向标中心为基准）距地高度在1m～12m之间，风向传感器中轴应垂直地平面，以确保检测风向的准确性。

3）风向传感器白色标定北点对准实际正北方（可用指南针协助）。

4）风杆（风塔）宜架设在观测场内的地面上，不宜架设在平台（屋顶）上。

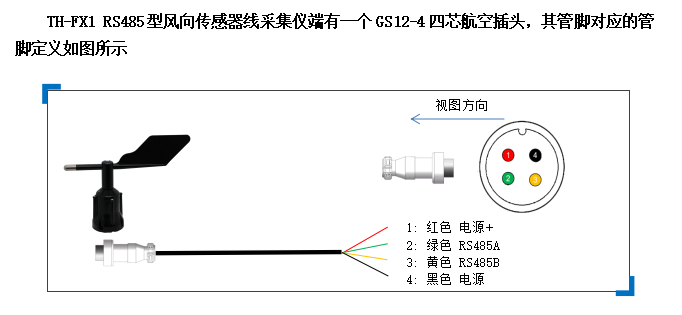

7. 接线说明

8. 日常维护

1) 每月至少应检查1次传感器运行状况，发现故障及时排除；

2) 每月至少应检查1次传感器是否垂直，发现问题及时纠正；

3) 每月至少应检查1次传感器安装方位是否正确。

4) 传感器机械部分应定期清洁（清洗）和维护；

5) 一年之后润滑保养

9. 风向传感器润滑维护

1) 准备工具和材料：十字螺丝刀（M3螺钉）、机油、吸油棉或吸油布。

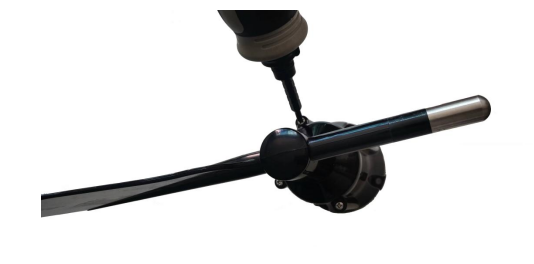

2) 拆卸风向标与壳体的4个固定螺钉。

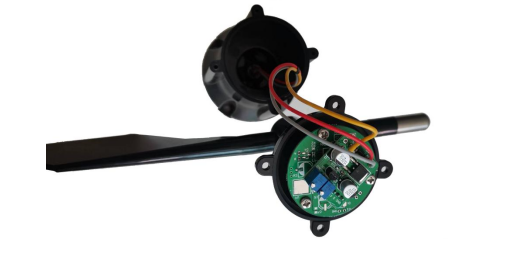

3) 将电路板从风向标上拆卸下来。

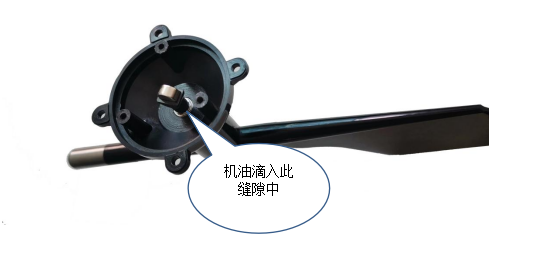

4) 将机油滴入下图所示位置，上下活动轴承达到移动顺滑后，用手大力转动风向标，旋转顺畅。

5) 用吸油棉或吸油布吸干多余的机油。

6) 恢复传感器组装组，装时注意风向标与壳体之间的O型胶圈不要忘记安装。

10. 注意事项

1）不按线序接线,可能造成该设备及连接该设备的仪器损坏

2）使用前请先完整阅读本手册

3）正确连接设备线路

4）首先确认

*检查该设备与您购买的设备是否相同

*检查设备外观是否破损

*检查设备附件是否齐全

11. 通讯规约

11.1 概述

本文档规定了风向传感器和远程后台之间的通信协议，规定了通信的方式、格式和传输的内容。

本文档使用的通信协议是标准Modbus规约的一个子集，远程后台作为主机，风向传感器作为从机。规约内容包括如下部分：

在后台的召唤下，上传风向数据。

11.2 规约类型

11.3 详细定义

2.3.1 读数据（03H）

功能码：03H

读取数据时，主机发送报文如下：

从机回复如下：

例如：

从机地址为02

Tx：02 03 00 00 00 01 84 39

Rx：02 03 02 00 1C FD 8D

注：00 1C：风向测量值（十六进制）0x001C转换成十进制为28，风向测量值=28°

2.3.2 设置从机地址（06H）

功能码：06H

主机发送报文如下：

从机回复如下：

例如：

从机地址为02修改为05

Tx:02 06 00 04 00 05 08 3B

Rx:02 06 00 04 00 05 08 3B

注：本机默认地址为02，与我司采集仪或一体化气象站配套的设备地址是100（0x64H）。从机地址设置范围1～247

点表：
