　　TH-WQX5五参数气象传感器是由山东天合环境科技有限公司研发、设计、生产的一款针对农业气象领域的一款高集成度微气象仪。设备创新性地将气象标准六参数(环境温度、相对湿度、风速、风向、大气压力、降雨量)以及光照度监测通过一个高集成度结构来实现，可实现户外气象参数24小时连续在线监测，通过数字通讯接口将七项参数一次性输出给用户。产品结构紧凑，外形美观、大方、高度集成产品。

五参数气象传感器产品特点
1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡（实用新型专利，专利号ZL 2020 2 3215713.X）☆
2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向（发明专利，专利号ZL 2021 1 0237536.5）☆
3、风速、风向、温度、湿度、大气压力五要素一体式（实用新型专利，专利号ZL 2020 2 3215649.5）☆
4、采用先进的传感技术，实时测量，无启动风速☆
5、抗干扰能力强，具有看门狗电路,自动复位功能,保证系统稳定运行
6、高集成度，无移动部件，零磨损
7、免维护，无需现场校准
8、采用ASA工程塑料室外应用常年不变色
9、产品设计输出信号标配为RS485通讯接口（MODBUS协议）；可选配232、USB、以太网接口，支持数据实时读取☆
10、可选配无线传输模块，最小传输间隔1分钟
11、探头为卡扣式设计，解决了运输、安装过程松动不准的问题☆
五参数气象传感器技术参数
1)风速：原理超声波，0～70m/s（±0.1m/s）；（北京市气象校准证书）☆
2)风向：原理超声波0～360°（±1°）；（北京市气象校准证书）☆
3)空气温度：原理二极管结电压法，-40℃～85℃（±0.3℃）；（北京市气象校准证☆书）
4)空气湿度：原理电容式，0～100%RH（±2%RH）；（北京市气象校准证书）☆
5)大气压力：原理压阻式，300hPa～1100hPa（±0.02hPa）；（北京市气象校准证书）☆
6)生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证☆
7)生产企业具有知识产权管理体系认证证书和计算机软件注册证书☆
8)生产企业为3A级信用企业☆

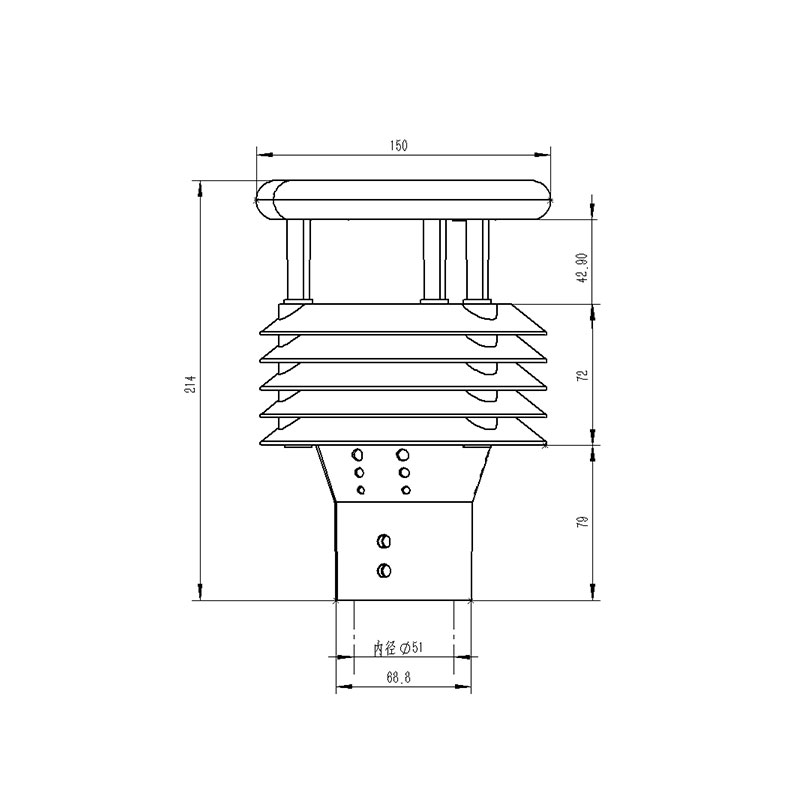

五参数气象传感器产品尺寸图

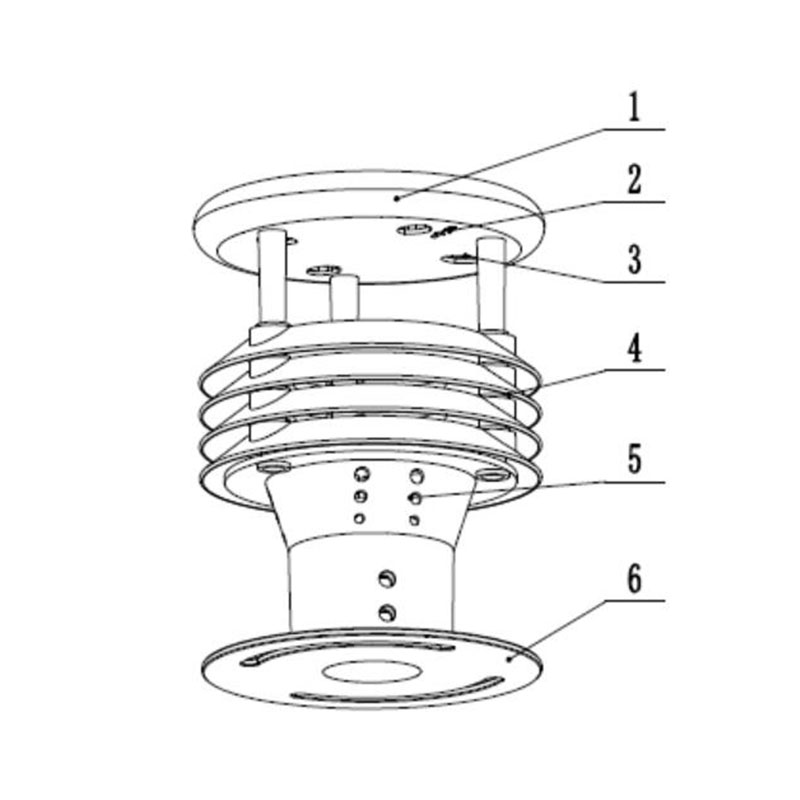

五参数气象传感器产品结构图

1、控制电路
2、指北箭头
3、超声波探头
4、百叶箱
5、温度、湿度、气压监测位置
6、底部固定法兰
※此产品可选配电子罗盘、GPRS(内置)/GPS（二选一）
