智慧灯杆环境传感器

一、智慧灯杆环境传感器产品简介

山东天合环境科技有限公司作为专业研发生产销售微型气象仪的企业，一直致力于微型气象仪和气象环境解决方案推广应用。具有完整的生产链、实力雄厚的技术团队和全面的营销团队，我们研发生产的超声波风速风向仪、五要素微气象仪、六要素微气象仪和小型自动气象站等气象产品，已广泛应用到气象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧道等领域，客户遍布全国各地，并取得了良好的社会效益和经济效益。

与传统的微型气象仪相比，我司产品克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。

TH-WQX12型十二要素微气象仪也叫大气污染环境监测仪是山东天合环境科技有限公司针对目前环保形式日益严峻的情况下研发的针对PM2.5、PM10、CO、SO2、NO2、O3六项污染物参数以及空气温度、相对湿度、风速、风向、大气压力以及降雨量共计12项参数进行监测的高集成度仪器。功能主要是对空气中的常规污染因子和气象辅助参数进行24小时连续在线的监测，将分析出的数据提供给环保局作为空气质量好坏参考，并辅助环保决策。另外，可选配硫化氢、挥发性有机污染物、日照辐射、噪声等。

TH-WQX12型大气污染环境监测仪可以适用于城市网格化环境监测控、智慧路灯、景区环境监测、工厂或矿场、建筑工地(工地扬尘监测)、城市道路、高速公路、公共场所等涉空气质量监测的场所。

二、智慧灯杆环境传感器产品特点

1.顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡(实用新型专利，专利号ZL 2020 2 3215713.X)☆

2.原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向(发明专利，专利号ZL 2021 1 0237536.5)☆

3.PM2.5、PM10、CO、SO2、NO2、O3、温度、湿度、风速、风向、大气压力、光学雨量十二要素一体式(实用新型专利，专利号ZL 2020 2 3215649.5)☆

4.采用先进的传感技术，实时测量，无启动风速☆

5.抗干扰能力强，具有看门狗电路,自动复位功能,保证系统稳定运行

6.高集成度，无移动部件，零磨损

7.免维护，无需现场校准

8.采用ASA工程塑料室外应用常年不变色

9.产品设计输出信号标配为RS485通讯接口(MODBUS协议);可选配232、USB、以太网接口，支持数据实时读取☆

10.可选配无线传输模块，最小传输间隔1分钟

11.探头为卡扣式设计，解决了运输、安装过程松动不准的问题☆

三、智慧灯杆环境传感器技术参数

1.风速：测量原理超声波，0～60m/s(±0.1m/s)分辨率0.01m/s;(发明专利，专利号ZL 2021 1 0237536.5)

2.风向：测量原理超声波，0～360°(±2°);分辨率：1°;(发明专利,专利号ZL 2021 1 0237536.5)

3.空气温度：测量原理二极管结电压法，-40-60℃(±0.3℃)，分辨率0.01℃;(北京市气象局校准证书)

4.空气湿度：测量原理电容式，0-100%RH(±3%RH),分辨率：0.1%RH;(北京市气象局校准证书)

5.大气压力：测量原理压阻式，300-1100hpa(±0.25%)，分辨率0.1hpa;(北京市气象局校准证书)

6.PM2.5：0-1000ug/m3(±10%)

7.PM10：0-1000ug/m3(±10%)

8.光学雨量：0-4mm/min(≤±4%)

9.一氧化碳：0-1000ppm(±2PPM)

10.二氧化硫：0-20PPM(±1PPM)

11.二氧化氮：0-20PPM(±1PPM)

12.臭氧：0-20PPM(±1PPM)

13.功率:0.84W

14.生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证☆

15.生产企业具有知识产权管理体系认证证书和计算机软件注册证书☆

16.生产企业为3A级信用企业☆

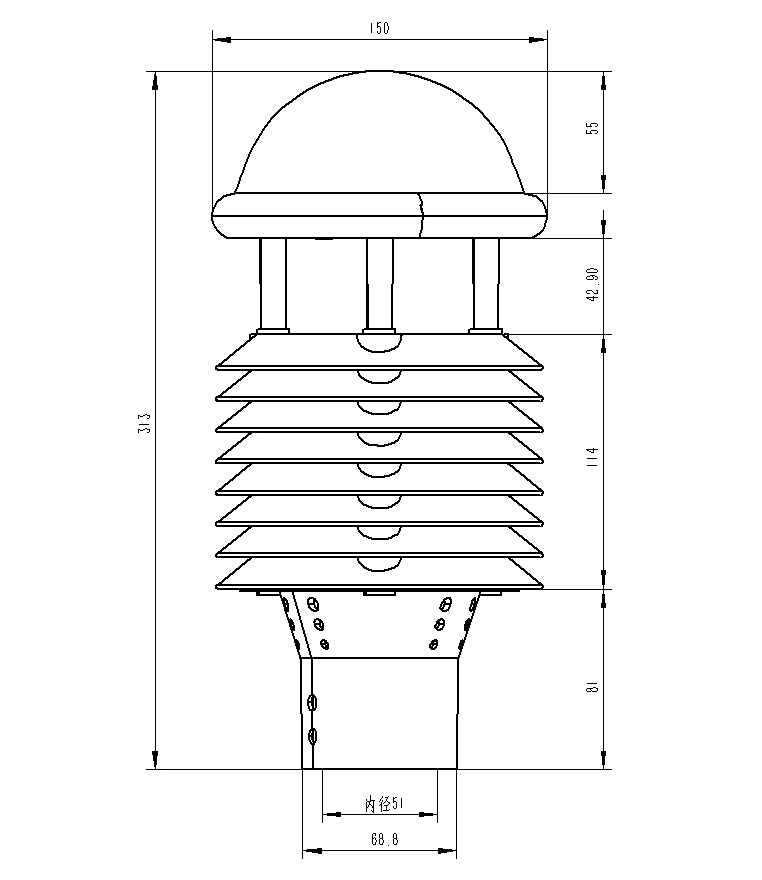

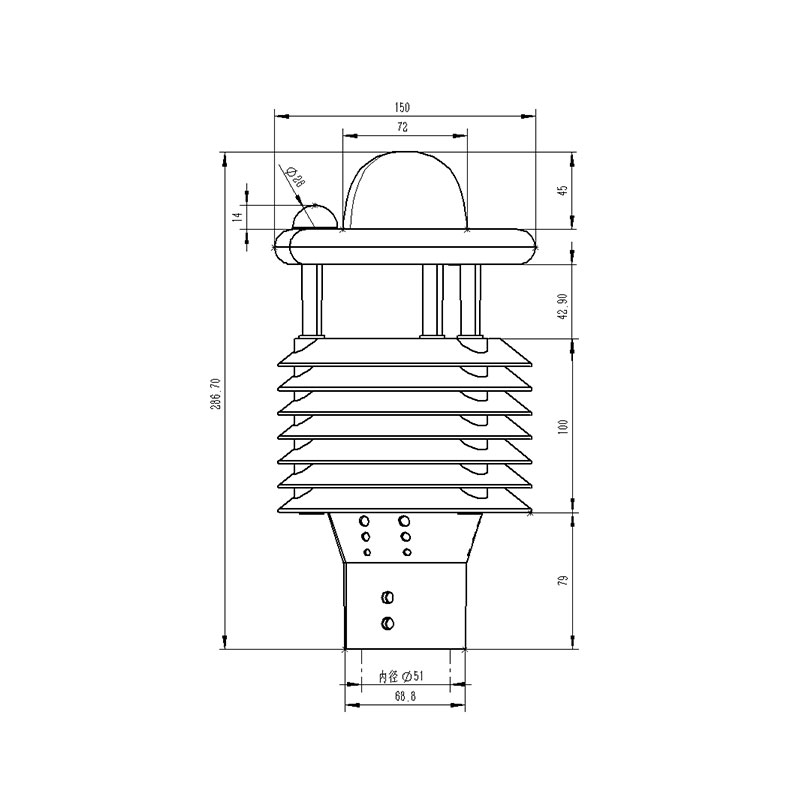

四、智慧灯杆环境传感器产品尺寸图

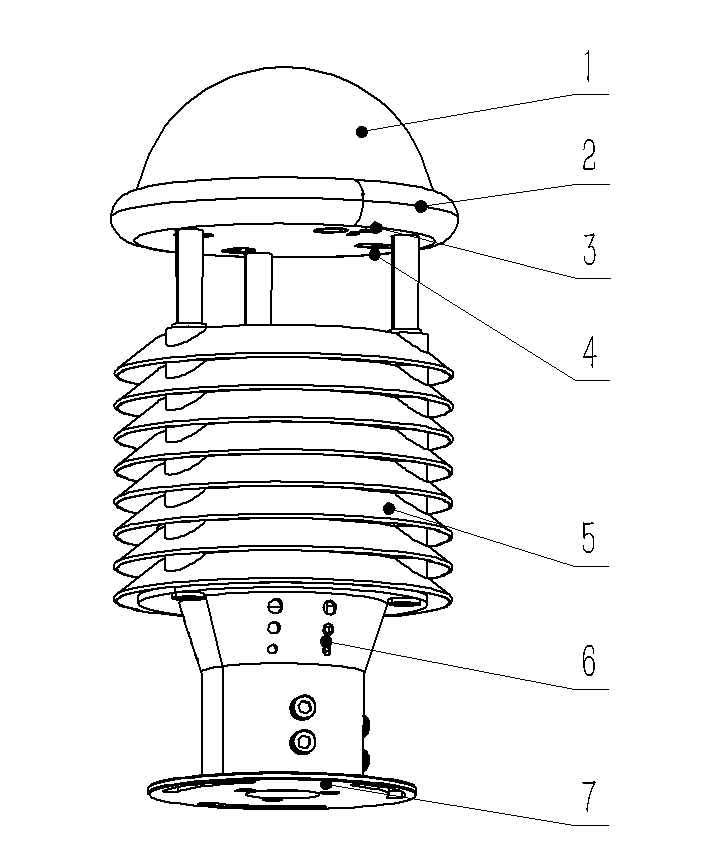

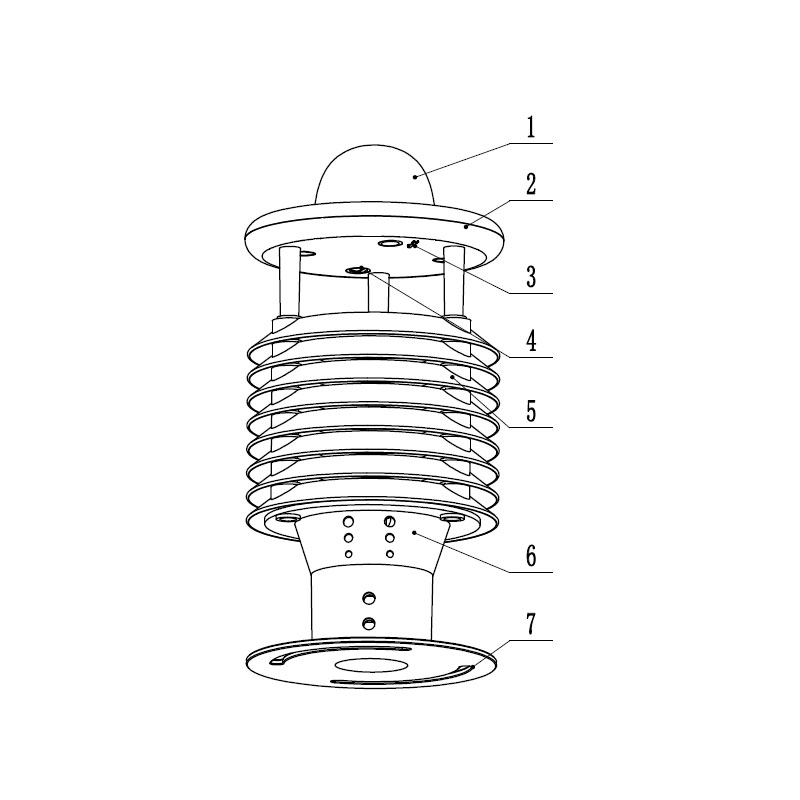

五、智慧灯杆环境传感器产品结构图

1.光学雨量传感器

2.控制电路

3.指北箭头

4.超声波风速、风向

5.百叶箱PM2.5、PM10、一氧化碳、二氧化硫、二氧化氮、臭氧

6.温度、湿度、气压监测位置

7.底部固定法兰

六、智慧灯杆环境传感器产品接线定义
