二次供水水质在线监测系统

一、产品介绍

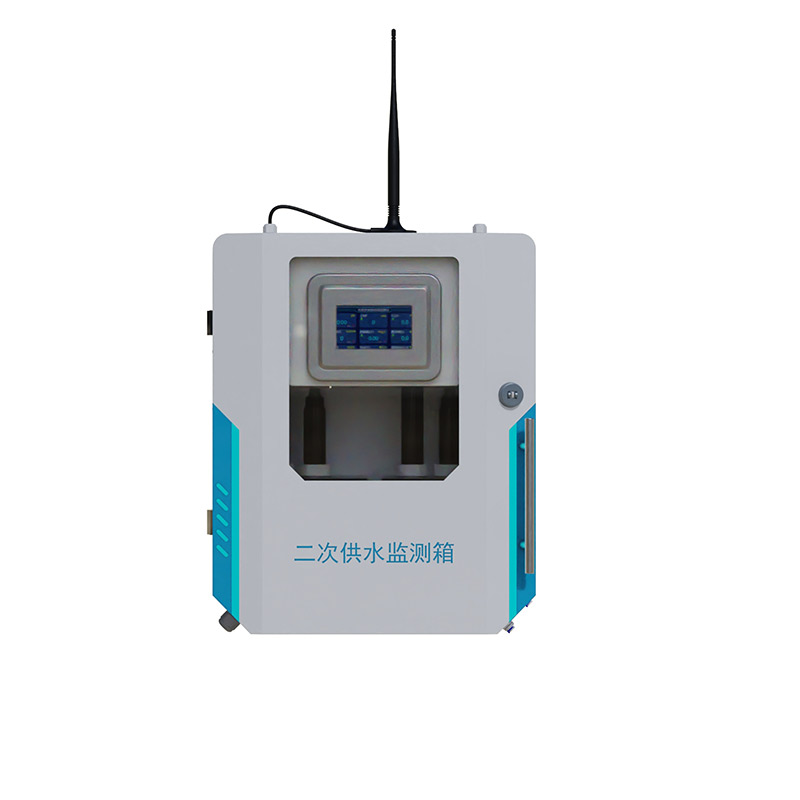

二次供水监测箱是基于物联网技术的综合传感器采集、显示、历史曲线，供水水质监测微系统，由稳流排气单元、分析监测传感器单元、系统控制单元和远程通讯单元等组成，具备完善的供电、网络通讯、数据云端实时观测分析等功能。

二、应用领域

该设备用于供水末梢＜0.3Mpa管压环境。可广泛应用城市或村镇自来水厂、自来水输水管网、自来水二次供水、用户末梢、室内游泳池、大型净水设备和直饮水等水质在线监测，是水厂生产过程控制、水利、水务管理、卫生监督等领域必不可少的在线分析设备。

三、功能与特点

1、GPRS联网4G。

2、支持扩展RJ45联网。

3、支持扩展传感器远传。

4、4.3寸触摸显示屏。

5、扩展支持8G数据存储、TF卡数据导出。

6、支持一路RS485 modbus-RTU协议从站。

7、支持多路RS485 modbus-RTU传感器扩展。

8、配套物联网数据展示、存储、分析平台。

9、平台支持TCP短链接、HTTP协议等多种协议数据转发。

四、系统组成

供水水质监测微系统由供电单元、传感器数据监测单元、显示单元、流通池单元和远程通讯单元及集成箱主体单元组成。

1、供电单元

电源适配器AC220转DC12V/2A。

2、分析测试单元

分析测试单元，主要由余氯、PH、水温、浊度、电导率传感器构成，通过螺纹或紧配固定件固定于流通池上，传感器主要参数如下

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装,

以上水质传感器工作环境0-50℃，＜0.3Mpa。

监测参数可根据需求配置相对应的传感器，以上只列举部分传感器参数作为参考。详情请阅读传感器说明书。
