一、闪电定位系统产品简介
闪电定位系统是全数字化电场探测与雷电预警平台,其核心电场探测结构基于电荷感应原理、采用MEMS(微机电系统)技术研制,无电机等易磨损可动机械部件,具有体积小、功耗低、可靠性高、易于集成等突出优点。该系统采用电场微分结合门限阈值优化雷电预警算法,与常规采用的门限阈值方法相比较,大概率规避人为干扰(雨天/大风/雪天/扬尘)等引起的误报问题,进一步提高了预警的准确度。雷电预警系统预警准确、便于组网、安装方便,主要面向航天国防、气象、石油石化、电网、景区、矿山、油库、军事等领域大气电场探测和雷电局域短时预警的应用需求。
二、闪电定位系统产品构成
1.雷电预警探头
2.数据处理主机
3.太阳能供电系统
4.防直击雷系统
5.浪涌系统
6.接地系统
7.空气温度、湿度、大气压力传感器
8.声光报警器3级
9.云端数据查询与实时显示
三、闪电定位系统产品特点

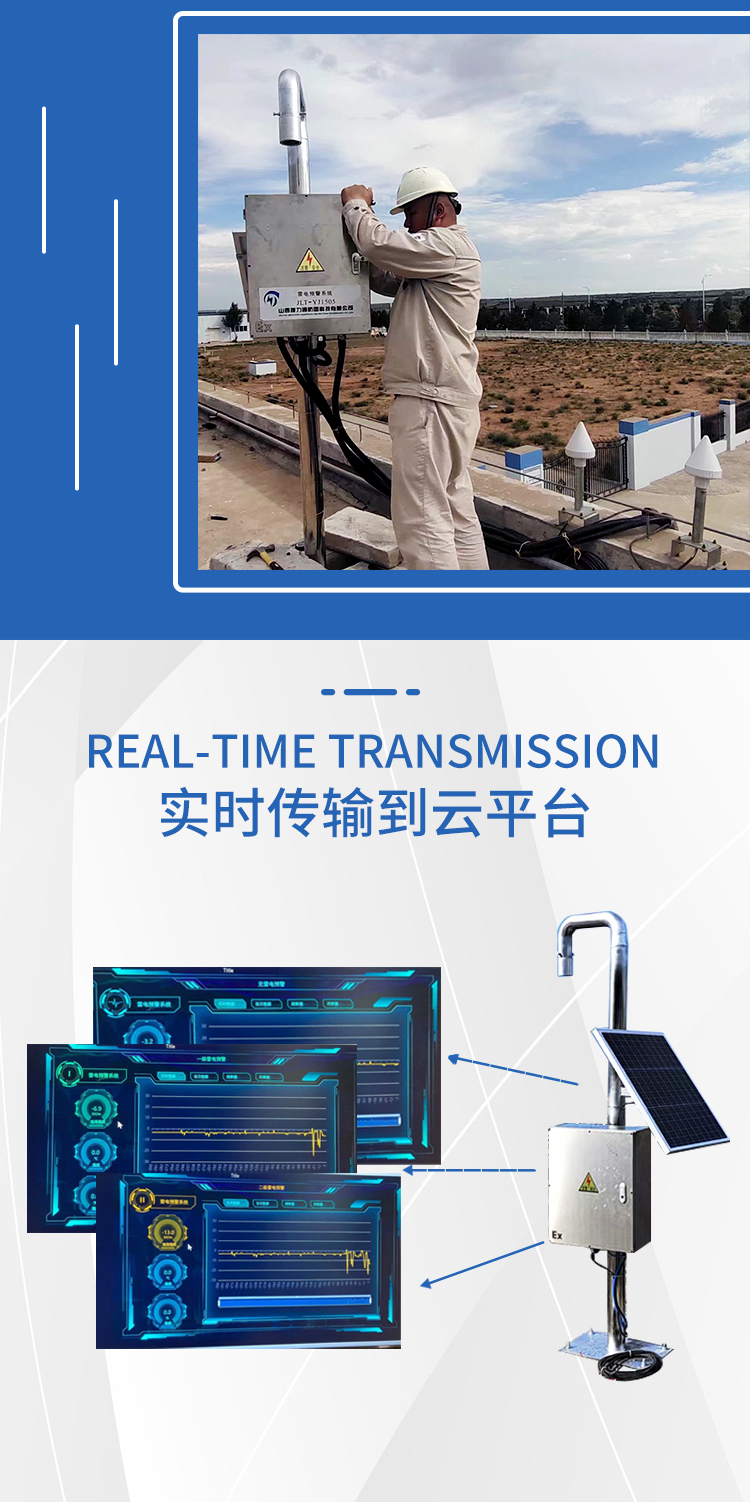

1.用户可以将雷电预警系统探头与云服务器连接,从而达成远程监控的目的
2.通过对数据的分析,对雷云静电场强度和极性变化做出更准确的判断
3.本系统可以与声光报警系统相连接
4.系统软件具备了完善的网络传输功能;数据的传输完全遵循网络协议
四、技术参数
设备名 | 雷电预警系统 |
电场测量范围 | -100kV/m~100kV/m |
分辨力 | 0.1V/m |
准确度 | ±0.001%F.S |
探测距离(半径) | 15KM |
整机重量 | 36KG |
传感器重量 | 710g |
输入电压 | DC12V |
功耗 | 12VDC(2W@12V)(系统) |
尺寸 | 105*78mm(传感器);3m(立杆支架) |
工作温度 | -10℃~60℃(传感器);-40℃~80℃(控制器) |
部署位置(室内/室外) | 室外 |
上架高度 | 2m(支架)(传感器安装高度1.8m) |
管理接口类型 | RS485-Modbus-RTU(传感器);RS485-json/RS485-Modbus-RTU(控制器) |
报警联动(控制)功能 | 3级预警 |
数据接口数量及类型 | 3个航空插口,1.电源,2.RS485-json,3.RS485-Modbus-RTU |
GPRS数据流量需求 | 100M/月 |
外发数据频率 | 60s |
外发数据通信协议(广播) | json |
五、安装注意事项
1.雷电预警探头应在晴天进行安装
2.雷电预警探头应安装于无遮挡以及周边无遮挡物的户外
3.不得安装在发电机排气出口处、电线杆旁及高压线下
4.在非正常情况下,在突起于地面、靠近天线杆或其他设备时,场强及其测试数据有可能会被干扰
5.有线方式下,室外电场仪探头至室内主机的布线距离不建议超过100米
6.使用时设备应有良好的接地
7.更多详情请咨询本公司
8.如有参数更新,恕不另行通知,技术解释权归本公司所有
六、安装步骤
1.从箱子取出全套雷电预警系统
2.将支架固定到指定安装位置,用螺栓固定
3.将避雷针(选装)顶部的接闪尖连接接地线,另外一端接地线从支架内部引入,从支架底部孔引出,将接地极及其他接地装置安装完毕后,将避雷针接地线连接
4.将大气电场仪探头和温湿压传感器的线从支架内部引入,从支架中间的孔引出,接入到主控箱,主控箱内有扩展盒插好,
5.将太阳能板固定到支架上,将太阳能线按照颜色接入到光伏控制器
7.将电池接入到光伏控制器
8.将三色声光报警灯的控制线按照线色一一对应接入到报警控制模块
9.通过设备箱上的设备编号联系售后服务获取登录账号
10.打开电脑,通过浏览器(谷歌或者华为浏览器)登录云平台查看数据
