油田开采区、集输站、原油储罐区、油气阀组、钻井平台属于典型爆炸性气体危险环境，野外风沙大、昼夜温差剧烈，同时存在原油、天然气持续泄漏风险。风速风向直接决定油气泄漏扩散路径，温湿度、气压变化影响管线腐蚀、储罐运行安全。防爆气象监测系统不只是环境监测设备，更是井场应急处置、野外作业管控、安全评价验收的硬性配套设施。很多油田项目实施阶段容易出现两大问题：设备防爆等级与区域不匹配、现场布线不符合防爆电气规范，导致设备无法投用、安评验收受阻。本文结合油田工况特点，完整梳理方案设计、设备选型、现场安装、防爆布线规范，重点推荐云境天合 TH-FB01、TH-FB01S、TH-FB02三款防爆气象站，形成可直接落地的标准化监测方案。云境天合专业气象站监测设备厂商，全套设备+部署方案，购买咨询【电话：15666887396】，官网：www.thyqz.com
一、油田作业区监测需求与危险区域划分（选型前置条件）
按照 GB 50058 爆炸危险环境规范，油田区域划分为不同危险等级，选型必须一一对应：
1 区危险区域：井口装置周边、油气分离装置、集输泵区，正常运行可能释放可燃气体，设备最低要求Ex d IIC T6隔爆等级；
2 区危险区域：井场外围区域、管线廊道、场站道路两侧，仅意外工况出现油气挥发，可选用合规隔爆型防爆设备；
严禁使用普通气象传感器加装简易防爆外壳的非标产品，多数仅具备 IIB 防爆等级，无法应对油田伴生氢气工况。
油田防爆气象站核心监测价值：
实时采集风速、风向、温湿度、大气压，井喷、管线泄漏时支撑扩散模拟，划定疏散警戒范围；
监测大风、极端高低温，指导野外钻井、管线巡检等高风险户外作业启停；
时序数据长期留存，满足油田安全生产台账、事故溯源、安监核查要求；
数据对接油田中控 DCS、SCADA 系统，实现安全监测一体化联动。
二、云境天合 TH-FB 系列产品分级选型方案（油田场景适配）
三款机型共用一体化超声波五要素传感单元，统一Ex d IIC T6防爆标准，无机械风杯结构，抗风沙、抗震动，适配油田野外长期连续运行，仅根据显示、传输配置区分档位，覆盖油田不同点位布设需求。
TH-FB01｜基础款防爆气象站
适用点位：偏远分散井场、长输管线阀室、野外管廊监测点核心配置：五要素气象监测；RS485 Modbus 有线传输；无本地显示屏；内置断点数据存储；不锈钢隔爆壳体。油田适配优势：井场具备工业有线通讯条件时优先选用，结构简洁、造价可控，大规模网格化布设成本优势明显，数据统一汇总至场站中控室。
TH-FB01S｜中端液晶防爆气象站
适用点位：集输站、油气分离区、中型原油中转站核心配置：五要素一体化监测；4.3 寸防爆液晶本地显示；RS485/4G 双链路传输；超限预警输出；大容量本地存储，脱离中控可独立工作。油田适配优势：场站巡检人员可就地读取气象数据；有线线路受风沙、施工破坏时，4G 无线保障数据不中断，适合油田关键风险点位冗余监测。

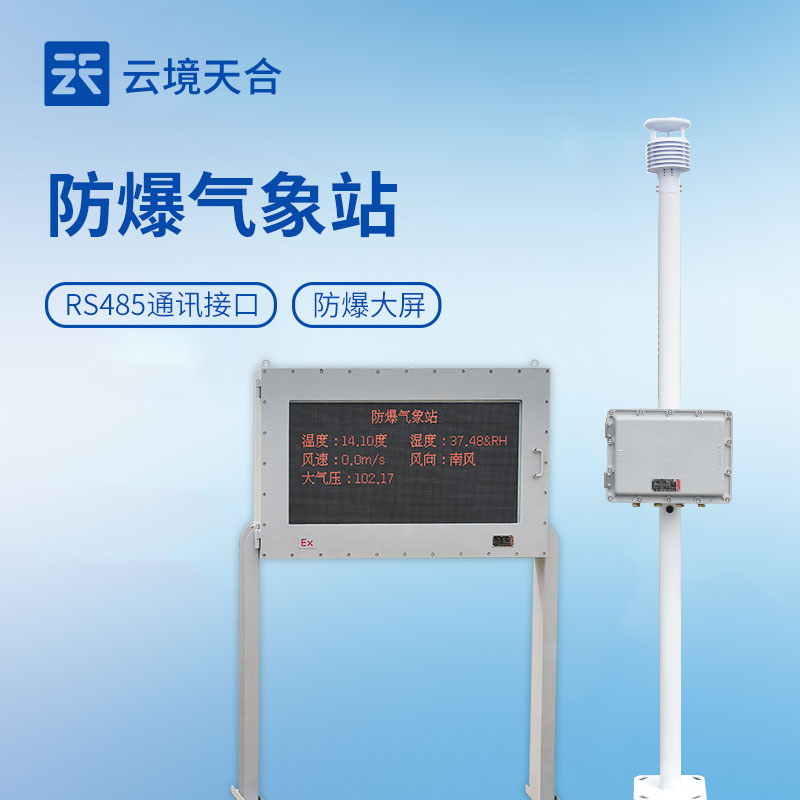

TH-FB02｜旗舰防爆 LED 大屏气象站
适用点位：集输站出入口、主控楼广场、应急集合点核心配置：五要素监测；外置防爆 LED 大型显示屏；远程数据上传，支持对接油田智慧安全平台。油田适配优势：对外公开展示气象信息，外来施工队伍、现场作业人员直观掌握风向参数，完善场站可视化安全管理体系，满足标准化智慧油田建设要求。
三款设备通用油田专项优势
一体式超声波探头，无转动部件，杜绝沙尘卡滞、结冰故障，降低偏远井场运维频次；
防腐不锈钢隔爆箱体，IP66 防护，抵御风沙、雨水、原油挥发物腐蚀；
宽温工作区间 - 40℃～80℃，适配北方严寒油田、西部荒漠高温采油区；
全套防爆合格证、出厂校准资料齐全，直接用于油田安评与竣工验收；
支持市电供电，可配套原厂防爆太阳能储能套件，满足无市电野外井场部署。
三、现场安装选址核心要点
点位开阔无遮挡：远离抽油机、储罐、钢结构支架，避免气流扰动干扰风速风向测量；设备与大型机械保持安全距离，防止碰撞损坏；
立杆基础加固：西北、华北风沙油田区域，混凝土基座加大配重，立杆做好防风加固；
高度规范：传感器安装高度距离地面 3～4 米，避开地表涡流影响；
远离放空口：不布置在油气放空管线下，防止油气持续冲刷壳体加速腐蚀；
防雷配套：野外井场必须配套防雷装置，避雷针与气象站水平间距≥3 米。
四、油田项目重中之重：防爆布线落地规范
危险区域电气线路施工不合规，会直接形成点火源，也是油田项目最容易整改返工的环节，统一执行以下标准：
1、线缆选型与敷设
危险区域全部使用防爆屏蔽电缆，严禁普通护套线明敷；
线缆采用镀锌防爆钢管螺纹连接，螺纹啮合不少于 6 扣，螺纹部位涂抹防爆密封填料；禁止钢管直接焊接；
钢管之间、钢管与防爆箱体之间使用铜编织带跨接，持续导除静电；
电缆引入防爆壳体必须使用原厂防爆密封接头，一孔一线，闲置进线口采用金属防爆堵头封堵，禁止塑料塞、胶带临时密封。
2、接线内部规范
箱内导线横平竖直，强弱电线路分区布置，保证电气间隙；
多股导线使用线耳压接，杜绝散股 “鸡爪接线”；导线两端统一标识线号；
接线完成后清理杂物，确认隔爆接合面无划痕、沙尘，均匀拧紧箱体螺栓；
本安信号线路与动力线缆分开敷设，避免电磁干扰。
3、供电配套防爆要求
野外井场选用太阳能供电方案时，光伏组件、锂电池必须采用原厂成套防爆储能套件；禁止自行采购普通电池、光伏板接入危险区域，普通组件无防爆资质，存在重大安全隐患。
4、施工安全管理
布线作业前检测区域可燃气体浓度，安排现场安全监护；所有电气作业断电操作；施工完成后连续 72 小时试运行，核查通讯稳定性与壳体密封性。
五、系统整体组网方案参考
两种主流油田组网模式，可单独选用或组合部署：
有线组网方案（TH-FB01 主推）设备 RS485 线缆接入场站防爆采集箱，统一汇总数据传输至中控 DCS/SCADA 系统，适合集中式集输场站。
有线 + 无线双备份（TH-FB01S 主推）常规依靠有线传输，井场管线施工、线路受损时自动切换 4G 传输，适用于一级风险油气处理区域。
可视化大屏方案（TH-FB02）数据同步上传后台 + 本地大屏公示，作为场站门户标准化安全设施。
六、项目验收与长期运维建议
进场前核验防爆合格证原件、设备铭牌防爆标识，确认型号、防爆等级与设计文件一致；
验收内容：监测精度测试、通讯稳定性、防爆布线密封性、接地电阻检测；
建立年度巡检机制：检查立杆稳固性、线缆密封接头腐蚀情况；超声波传感器无需频繁现场校准，大幅降低远距离井场运维成本；
定期导出气象历史数据归档，留存以备安全检查、事故复盘。
适用场景
陆上采油井场、油气集输站、原油储罐区、油气加压阀组、油气长输管线廊道、小型钻井作业区、油气装卸作业点。
方案总结
油田防爆气象监测是一套 “设备选型 + 选址安装 + 防爆布线” 一体化系统工程，单纯采购防爆设备，忽略布线规范依然存在安全风险。云境天合 TH-FB01、TH-FB01S、TH-FB02 三款防爆气象站形成清晰配置梯度，统一满足油田 1 区、2 区危险环境 Ex d IIC T6 防爆要求，能够适配分散井场、集输场站、出入口可视化点位多种场景。项目前期可以根据井场危险等级、供电通讯条件、预算规模灵活搭配机型，严格遵循防爆电气布线规范施工，整套方案资质完整、运维便捷，是陆上油田气象安全监测成熟落地方案。
