便携式太阳总辐射检测仪

一、 便携式太阳总辐射检测仪产品简介

BF1太阳总辐射测定仪是一款高集成、低功耗、可快速安装、便于野外监测使用的高精度自动气象观测设备。

该设备免调试，可快速布置，适用于各类应急气象短期观测、移动气象监测等气象数据的获取。广泛运用于气象、太阳能利用、农林业、建筑材料老化及大气环境监测等部门的太阳辐射能量的测量。

本产品符合ISO9060和WMO世界气象组织规范(CIMO Guide)技术规范要求。

本产品符合中国气象最新标准《GB∕T 19565-2017总辐射传感器》要求。

二、 便携式太阳总辐射检测仪产品特点

1.体积小，可移动，方便到不同环境进行监测

2.全封装，安装便捷，操作简单，单人徒手可安装

3.GPRS联网

4.可与移动端设备连接，随时随地可查看检测数据

5.支持modbus485传感器扩展

6.内置大容量锂电，超长待机

7.支持MQTT物联网协议传输

8.配套物联网数据展示、存储、分析平台

三、 便携式太阳总辐射检测仪技术指标

1.内置接口

modbus485接口：GX-12-4P航空插头，输出供电电压12V

设备配置接口：GX-12-4P航空插头，输入电压5V

采集器供电接口：GX-12-3P航空插头，输入电压5V，带RS232输出

2.供电

内置锂电池供电：DC12V±0.5V峰值电流10A

锂电池：12000maH DC10.8-12.6V

工作时长：持续24*9小时（9日）

充电器：12.6V/5A

3.参数

工作环境：-10~+45℃，湿度≤100%无凝露

通信方式：支持modbus485，支持RS232数据输出

工作电流：＜170mA

外置传感器协议：modbus485

外置传感器最大数量：5

外置传感器电压：12V

数据上传间隔：30s-65535s

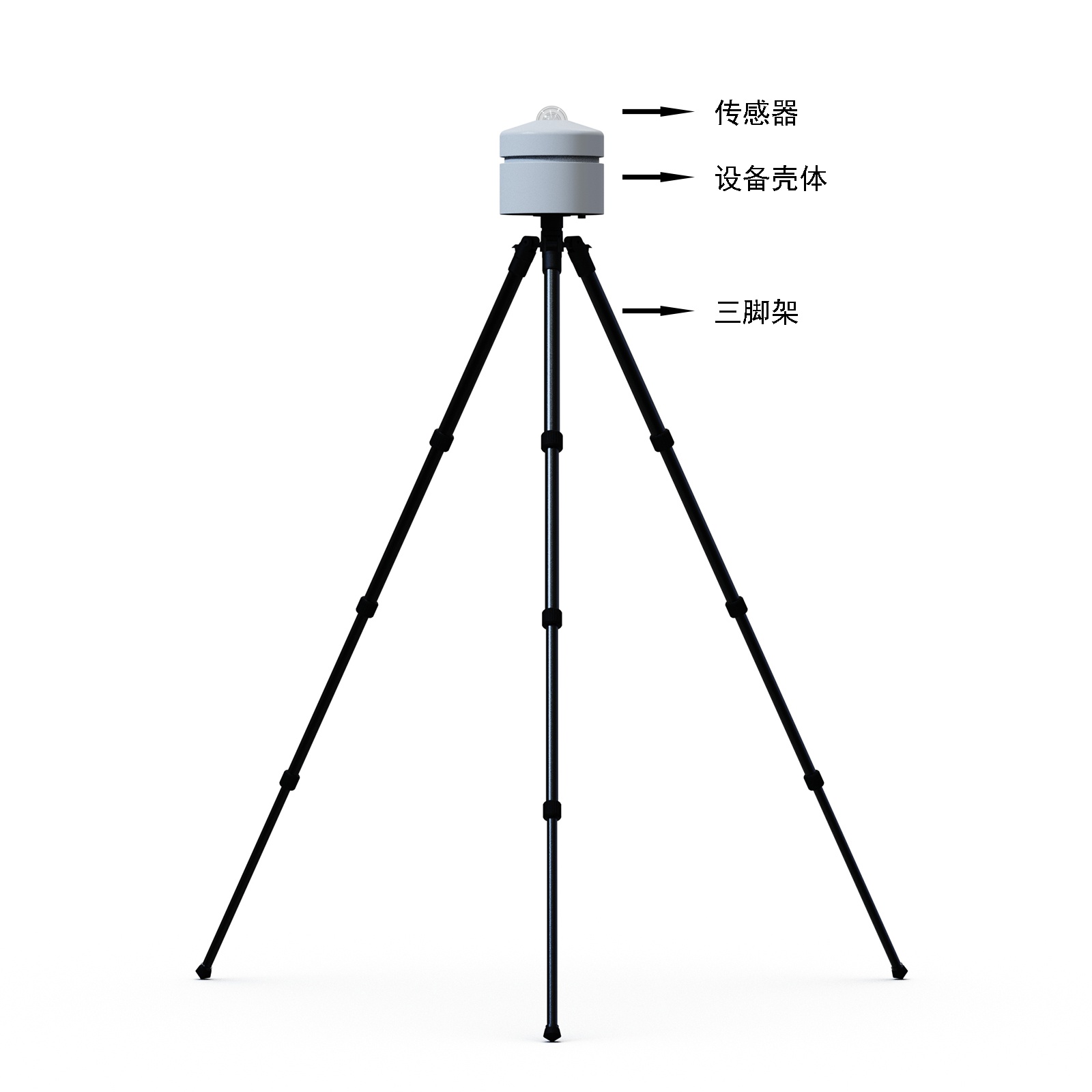

四、 便携式太阳总辐射检测仪产品结构图

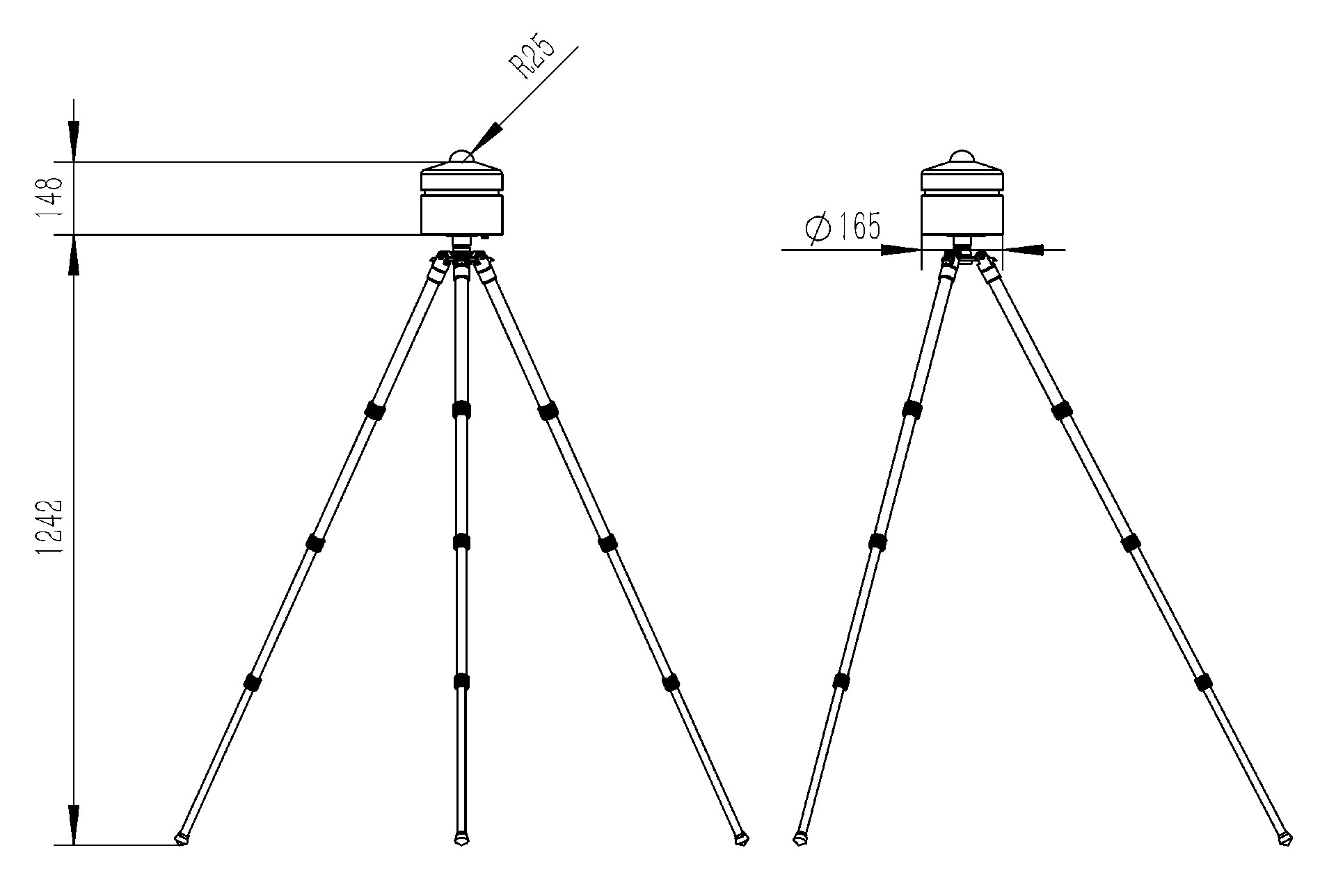

五、 便携式太阳总辐射检测仪产品尺寸图

六、 便携式太阳总辐射检测仪上位机软件介绍

1.PC单机版数据接收、存储、查看、分析软件

2.支持串口数据接收、处理、展示

3.支持json字符串、modbus485等通信方式

4.可自设置存储时间，modbus485采集模式下可自设置采集时间

5.支持自助增加、删除、修改监测参数的协议、名称、图标等

6.支持数据后处理功能

7.支持外置运行javascript脚本

七、 便携式太阳总辐射检测仪安卓APP介绍

1.安卓单机版数据接收、存储、查看、分析软件

2.支持蓝牙数据接收

3.手机休眠后软件后台接收、处理

4.json数据自动添加设备，modbus设备支持扫码添加设备

5.支持历史数据查看、分析、导出表格，支持曲线展示、单数据点查看。

6.支持数据后处理功能

7.支持外置运行javascript脚本

八、 便携式太阳总辐射检测仪云平台介绍

1.CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。

2.支持多帐号、多设备登录

3.支持实时数据展示与历史数据展示仪表板

4.云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。

5.支持短信报警及阈值设置

6.支持地图显示、查看设备信息。

7.支持数据曲线分析

8.支持数据导出表格形式

9.支持数据转发，HJ-212协议，TCP转发，http协议等。

10.支持数据后处理功能

11.支持外置运行javascript脚本
