虫情监测设备

产品型号
TH-CQ1S
产品品牌
云境天合
山东天合环境是虫情监测设备TH-CQ1S专业生产厂家,厂家直销价格优惠,提供虫情监测设备价格方案,虫情监测设备操作简单快速,仪器型号齐全,欢迎来电咨询!
7*24小时免费咨询热线 15666887396

产品详情

【名称】: 虫情监测设备

【符合标准】:符合GB-T24689.1-2009标准图像式虫情测报工具。

【主要目的】:对虫害的发生与发展进行分析和预测,为现代农业提供服务,满足虫情预测预报及标本采集的需要。

【工作原理】:利用现代光,电,数控等技术,实现了害虫诱捕虫体远红外自动处理,传送带配合运输,整灯自动运行等功能。在无人监管的情况下,可自动完成诱虫,杀虫,虫体分散,拍照,运输,收集,排水等系统作业,然后利用无线传输技术、物联网技术并实时将环境气象和虫害情况上传到指定农业云平台。

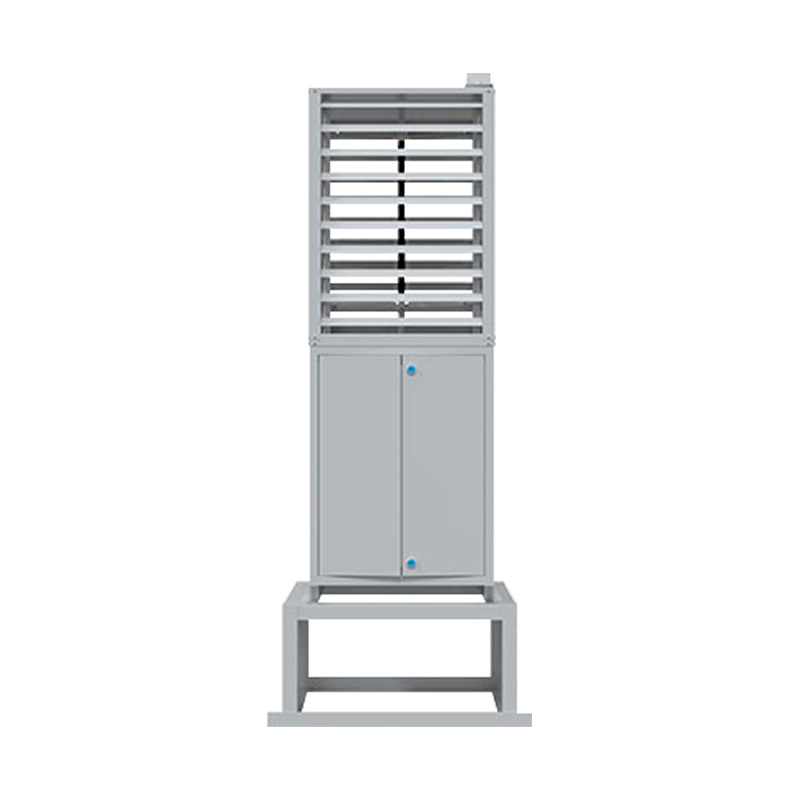

【主体结构】:

①、整机为喷塑材质;

②、撞击屏采用高透玻璃材质,互成120度角,单屏尺寸:长595±2mm,宽213±2mm,厚5mm。

③、可依据现场情况选配底座、防鸟兽百叶窗。

【主控显示】:7寸安卓操作系统触控显示屏,支持整机实时状态查看,工作模式调整,支持本机虫害照片本地查看,并可通过本机设定参数。

【参数说明】:

①、供电电压:220VAC或太阳能供电。

②、启动最大功率:≤200W;稳定工作功率:≤60W;待机功率≤5W;

③、整机尺寸:557mm*567mm*1634mm(不含底座)

④、4G通信方式:1路多功能4G通信接口,基于蜂窝网络,TCP/IP方式上传数据,支持动态域名解析DNS,只需插入一张手机卡便可将现场图片上传至远端监控软件平台。

⑤、网口通信方式:具有一路基于IEEE 802.3 (Ethernet)的区域和单元网络,通过RJ45以太网网口,TCP/IP方式上传数据,能实现局域网内通信、跨网关广域网通信,支持动态域名解析,可将现场图片上传至远端监控软件平台。

⑥、工作环境:0~70℃,0~85%(相对湿度)、无凝结

⑦、诱虫光源:20W黑光灯管(主波长365nm);灯管启动时间≤5S;

⑧、远红外虫体处理仓温度:工作15分钟后温度可达85℃±5℃

⑨、绝缘电阻 ≥2.5MΩ(漏电保护)

⑩、摄像头像素:500W,可清晰分辨每一个虫体,可按需求升级为800w、1200w、2000w摄像头像素

【功能说明】:

①、硬件工作流程:飞虫受诱虫光源吸引,进入百叶窗,撞向撞击版(高透玻璃材质,完全符合国标) ,撞击后掉入杀虫仓,杀虫仓高温杀死虫子后,杀虫挡板翻转,虫子尸体掉进烘干仓进行高温烘干,烘干完成后,烘干挡板翻转,转运烘干后的飞虫尸体,使之掉在震动板上,震动板启动,使之转运到传送带上,传送到将飞虫尸体拍照后,完成-系列动作。

②、可设置自动工作模式,自动模式下运行条件如下:在设定的工作时间段内,光照小于设定限制,且无雨雪情况下自动工作,其余时间不工作。此模式下可设置启动工作时间,整机工作时长,拍照间隔,诱虫灯开启时长,雨雪延后时长,光照度下限值等参数,可通过软件直接下发至设备端。

③、可设置手动工作模式,可手动开关诱虫灯、虫雨挡板、杀虫挡板、烘干仓挡板、移虫装置、震动装置、拍照补光灯、手动拍照,可实时关闭杀虫及烘干装置。

④、自动虫水分离,雨雪天气自动识别停止工作,设备配置专门雨雪排出通道。

⑤、光控技术,晚上自动开机检测,白天自动关灯待机,夜间工作状态下,不受瞬间强光改变工作状态。

⑥、上下两层远红外虫体处理仓,致死率不低于98%,虫体的完成率不小于95%

⑦、支持与服务器自动校时。

【安装方式】:

(1)选择好虫情检测柜体安装位置,尽可能提前预制平坦硬质水泥高台,再根据底座固定尺寸进行打孔。

(2)使用配件里的膨胀螺丝装到打好8个孔位中。

(3)将设备支撑柱下面的四角抬高焊脚的8个膨胀螺丝孔位对应好,用扳手拧紧固定,即可。

【安卓版虫情检测仪控标项】:

1、支持500W、800w、1200w像素及以上高清摄像头,摄像头采用USB接口方便现场更换

2、具有虫体震动和平铺装置,方便摄像头拍照

3、设备具有二次开发SDK,可直接连接二次开发平台

4、虫情测报仪具有虫体照片的本地备份,可随时通过虫情测报仪的显示屏查看

5、虫情测报仪具有7寸及以上的触摸屏,可现场通过触摸屏控制设备工作,调试摄像头,查看拍摄的虫体图片。

6、虫情测报仪可根据不同场合,通过设备本地触摸屏及远程平台设置开始工作时间、结束工作时间、杀虫仓及烘干仓的工作温度、引虫时间、光强度门限值。

7、具有虫体照片断网续传功能,通信恢复后自动续传图片。

8、同时具有4G、网口、WIFI三种通信方式。通过这三种通信方式可与平台通信,上传虫体照片、远程设置设备工作参数。

9、具有GPS或北斗定位功能。

10、具有远程升级功能,可远程更新设备的应用程序。

11、平台软件可根据不同权限进行分账号登陆及管理。至少能分配8级以上不同权限的账号。

12、平台软件可远程查看虫情测报仪的各个部件的当前工作状态,且状态可进行存储,可查看历史记录。

13、平台软件用户可增加害虫种类。

14、平台软件具有按区域和时间两种方式的害虫种类、数量变化的统计图包含柱状图和折线图。
